特徴

ダム、沈砂池、水槽など・・水中の堆砂を常時監視します。

• 堆砂状況を２４時間監視できます。
  （電源を入れておけば、常に振動します。）
• 設置場所の水の有無に関係なく、運転できます。
• 機械的可動部がないので、高い信頼性があります。
• 耐水性、耐食性に優れています。
  （材質：ＳＵＳ３０４　異物侵入保護等級：※ＩＰ６８相当）
• 検出感度の調整が容易に行えます。

原理

検出パイプ内部の振動板が固定周波数(約300Hz〜500Hz)で常時、検出パイプを振動させます。
検出パイプ部分が堆積物で埋まり始めると、振動が減衰もしくは、停止します。
その状態を変換機にて探知し、堆砂信号を出力します。

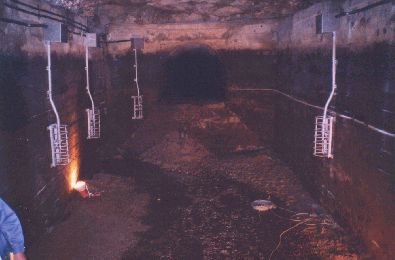

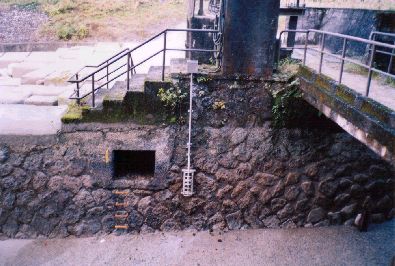

設置例

施工時の注意点

1. 水中部（最高水位まで）に敷設されるセンサーケーブルは、保護フレキで保護してもらいますが、流木や岩石等が流れてくる場所でご使用される場合は、さらに鋼管で保護されることをお奨めいたします。

2. 保護フレキ取り付け用のストレートボックスコネクターの本体は絶対にゆるめないで下さい。

3. センサーケーブル敷設の際は、動力ケーブルに接近しないよう取り付けをお願いいたします。

構成部品一覧表

標準型振動式堆砂検出器（１Ｐ型３０ｍケーブル付 セット販売）

２センサー型振動式堆砂検出器（２Ｐ型３０ｍケーブル付 セット販売）

単品表
